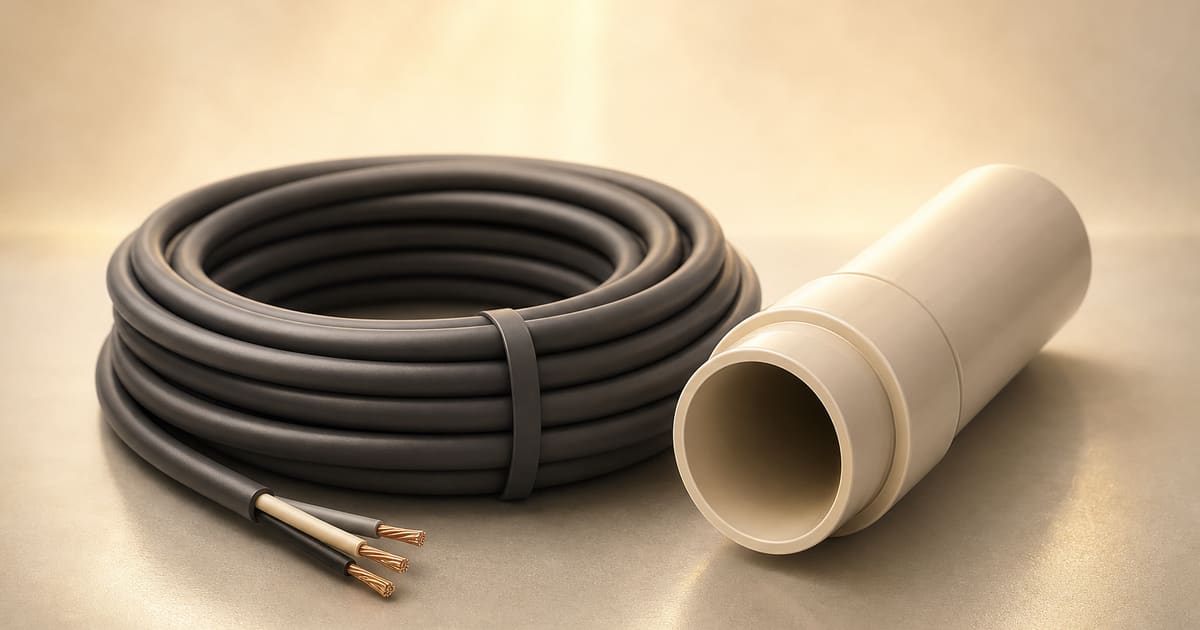

תיאום מערכות: למה חשמל ואינסטלציה נקבעים לפני היציקה

תיאום מערכות הוא התהליך שבו קובעים, עוד לפני היציקה, היכן בדיוק יעברו קווי החשמל, האינסטלציה, המיזוג והתקשורת בתוך השלד, כך שכל שרוול ופתח יהיו במקום הנכון ברגע שהבטון מתקשה. ברגע שהיציקה הושלמה, כל שינוי במיקום מחייב פתיחה של אלמנט בטון מזוין, ולכן ההחלטות על מיקום החשמל והאינסטלציה חייבות להתקבל בזמן שהברזל עדיין גלוי, ולא אחרי שהוא כבר נסגר בתוך הקיר או הרצפה.

קו חשמל שנחתך אחרי היציקה כי אף אחד לא סימן אותו מראש אינו תקלה נדירה, הוא תוצאה ישירה של שלב אחד שדולג: ישיבת תיאום בין בעלי המקצוע לפני שמזמינים את משאית הבטון. ברגע שהבטון כבר התקשה, אין דרך 'להזיז קצת' את הצנרת, יש רק פתיחה מחדש, תיקון, והמתנה שמעכבת את כל הפרויקט.

הרגע שאחריו אי אפשר לחזור

יציקה אינה רק שלב בלוח הזמנים, היא רגע שבו החלטות הופכות לבלתי הפיכות. כל עוד הברזל גלוי והתבניות עדיין פתוחות, אפשר לראות בדיוק היכן אמור לעבור כל קו, ולהזיז דבר כזה או אחר במחיר של כמה דקות עבודה. ברגע שהבטון נוצק, אותו שינוי דורש פתיחת פתח חדש בתוך מבנה נושא, ולעיתים גם חיתוך של ברזל זיון, דבר שפוגע בחוזק האלמנט עצמו.

המשמעות המעשית היא שחלון ההזדמנות לתיאום בין המערכות הוא תמיד בשלב השלד, לפני היציקה, ולא אחריה. כל יום שבו ההחלטה על מיקום נקודת חשמל, שקע רצפה או קו ביוב נדחית, הוא יום שבו מתקרבים לנקודה שבה אי אפשר כבר לתקן בלי לפגוע במבנה.

מה בדיוק נקבע לפני היציקה: שרוול, פיר וקוטר

שרוול הוא בעצם צינור ריק שמניחים בתוך הרצפה או הקיר לפני היציקה, כדי שאחר כך אפשר יהיה להעביר דרכו כבל חשמל או צינור מים בלי לקדוח בבטון. גודל השרוול, הזווית שלו וההמשך שלו לכיוון הנכון חייבים להיות מדויקים, כי שרוול שמסתיים במקום הלא נכון שווה לשרוול שלא היה קיים בכלל.

פיר הוא מעבר אנכי, לרוב בין קומות, שדרכו עוברים קווי מים, ביוב, חשמל או מיזוג מקומה לקומה. מיקום הפיר נקבע בתיאום בין האדריכל, המהנדס הקונסטרוקטור ויועצי המערכות, כי הוא חייב להתאים גם לדרישות המבנה וגם לכל המערכות שעתידות לעבור דרכו. קוטר הצנרת, מספר הקווים והמרחק הנדרש ביניהם הם פרטים שנקבעים בשלב הזה, ולא מתגלים בדיעבד.

חשמל: מה חייב להיות סגור לפני שהברזל נסגר

לפני היציקה צריך להיות ברור היכן ימוקם לוח החשמל הראשי, לאן יוליכו קווי ההזנה אליו, והיכן יעברו הצינורות שמחברים בין נקודות התאורה, השקעים והמתגים לבין הלוח. קווים שמתוכננים לעבור בתוך הרצפה, למשל להזנת תאורה בתקרה מהקומה שמתחת, חייבים להיות מסומנים ומונחים לפני היציקה, אחרת הם פשוט לא יהיו קיימים.

נקודה שמתעוררת לעיתים קרובות היא חימום תת-רצפתי: אם מתכננים מערכת כזו, יש להתאים את עובי היציקה ואת מיקום הצנרת החשמלית או ההידראולית כבר בשלב התכנון, כי אחרי היציקה אין אפשרות ריאלית להוסיף אותה בלי לפרק את הרצפה כולה. גם מיקום של ממ"ד, שבו עובי הקירות שונה ודרישות החשמל ייחודיות, חייב להיות סגור לפני שהברזל נכנס לתבנית.

אינסטלציה: הקווים שנכנסים לרצפה ולא מתחתיה

חלק ניכר מצנרת האינסטלציה בבית פרטי אינו עובר מתחת לרצפה בחלל פנוי, אלא בתוך הרצפה עצמה או בתוך הקירות. המשמעות היא שמיקום חדרי הרחצה, המטבח ונקודות הניקוז חייב להיות סופי לפני היציקה, כי שינוי מאוחר במיקום אסלה או מקלחון לא יהיה עניין של העברת אביזר, אלא פתיחה של רצפה שלמה.

קווי ניקוז דורשים גם שיפוע מדויק לכיוון עמוד הביוב, ושיפוע כזה נקבע כבר בשלב הנחת הצנרת לפני היציקה. אם השיפוע לא תואם, או אם קו המים החמים עובר קרוב מדי לקו ביוב בניגוד לכללי ההפרדה המקובלים, התיקון אחרי היציקה כרוך בפירוק חלקי של הרצפה וחיבור מחדש של הצנרת.

מי יושב סביב השולחן לפני שמתזמנים את היציקה

תיאום מערכות אמיתי אינו שיחה בין שני אנשים, אלא מפגש שבו כל בעלי המקצוע הרלוונטיים יושבים ביחד: המתכנן החשמלי, האינסטלטור, מתכנן המיזוג אם קיים, הקונסטרוקטור, והמפקח שמוודא שכל התוכניות באמת מתיישבות זו עם זו. כל גורם מביא את התוכנית שלו, וכל התוכניות הללו צריכות להילקח ולהשוות זו לזו, בדיוק כמו ששכבות שקופות מונחות זו על זו, כדי לאתר נקודות שבהן שני קווים אמורים לעבור באותו מקום.

כשמתגלה התנגשות כזו, למשל מסלול חשמל שחוצה בדיוק את המסלול של קו ביוב, היא נפתרת על הנייר, בשינוי זווית או גובה של אחד הקווים, ולא בשטח אחרי שהבטון כבר יצוק. התהליך הזה הוא שמייצר את ההתאמה המדויקת בין מיקומים, גבהים וקטרים, ומונע את ההתנגשות לפני שהיא בכלל קורית.

דגלים אדומים: סימנים שתיאום המערכות לא נעשה כמו שצריך

כמה סימנים פשוטים מאפשרים לבעל בית, גם בלי רקע טכני, להבין אם תיאום המערכות אכן בוצע או שהוא נשאר על הנייר בלבד:

• אין תוכנית מעודכנת ומודפסת באתר ביום שבו אמורים ליצוק, רק תוכנית מקורית ישנה
• קבלני החשמל והאינסטלציה מגיעים בימים שונים ולא נפגשים אף פעם לפני היציקה
• סימון השרוולים נעשה בעט על הבטון בשטח, בלי שום תיעוד בתוכנית חתומה
• אין מי שמוודא שמיקום הפתחים תואם גם את דרישות הקונסטרוקטור
• שאלות כמו 'איפה בדיוק ממוקם לוח החשמל' מקבלות תשובה מתחמקת של 'נסתדר בשטח'

כל אחד מהסימנים הללו, בפני עצמו, לא בהכרח אומר שתהיה בעיה. אבל כשכמה מהם מופיעים יחד, הסיכוי שמשהו יתגלה אחרי היציקה, ולא לפניה, עולה משמעותית.

תיאום מראש מול תיקון אחרי היציקה

ההבדל בין שתי הגישות הוא לא רק עניין של נוחות, הוא משפיע ישירות על המבנה עצמו, על לוח הזמנים ועל מי בכלל צריך להיות מעורב בפתרון:

תפקיד הפיקוח ברצף שבין התוכנית לשטח

תיאום מערכות טוב לא קורה מעצמו, הוא תוצאה של מישהו שאוסף את כל התוכניות, בודק אותן זו מול זו, ונוכח בשטח ברגע שבו הדברים צריכים לקרות בפועל. זהו בדיוק התפקיד שעופר אברבוך ממלא בפרויקטים שהוא מלווה: לא רק לאשר שהתוכנית קיימת, אלא לוודא שהיא אכן בוצעה כמו שתוכננה, לפני שמשאית הבטון מגיעה לאתר.

הגישה הזו, של בקרה בזמן אמת ומניעה מראש במקום תיקון בדיעבד, היא זו שמאפיינת את העבודה באברבוך פרויקטי בנייה מתקדמים בע"מ: נוכחות בשטח בדיוק בנקודות הקריטיות של הפרויקט, כולל שלב התיאום שלפני היציקה, שבו כל טעות שלא נתפסת הופכת לחלק קבוע מהמבנה. עבור מי שבונה בית פעם ראשונה, זו בדיוק הנקודה שבה עין מקצועית חיצונית עושה את ההבדל בין פרויקט שרץ בשקט לבין פרויקט שמתעכב על כל פתח שהתגלה מאוחר מדי.
