ממ"ד בקומה שנייה בבית פרטי: מה שונה בתכנון ובביצוע
תוכן העניינים
- הכלל שמניע הכול: הקירות חייבים "לרדת" עד היסוד
- שתי אסטרטגיות מיקום, שתי תוצאות שונות לגמרי
- איך זה משפיע בפועל על תכנון קומת הקרקע
- תקרת הממ"ד כשאין קומה מעליה: הגג, האיטום והבידוד
- מרחק מהחדרים ושעת לילה: שיקולי נגישות כשהממ"ד למעלה
- יום היציקה: הרצף בין תקרת הביניים לקופסת הממ"ד
- בקרה ייעודית בקומה שנייה: מה נבדק לפני שממשיכים
ממ"ד בקומה שנייה בבית פרטי כפוף לאותם תקני מיגון כמו ממ"ד בקומת הקרקע, אך מיקומו בגובה יוצר אילוץ נוסף: קירות החדר המוגן חייבים להמשיך ברצף עד היסודות, כך שהמיקום שלו למעלה קובע מראש חלק ניכר מהתכנון של קומת הקרקע שמתחתיו. בפועל, זה אומר שההחלטה על מיקום המרחב מוגן דירתי (ממ"ד) חייבת להתקבל בשלב התכנון המוקדם, יחד עם האדריכל ומהנדס הקונסטרוקציה, ולא אחרי שחלוקת החדרים כבר נסגרה.
מצב נפוץ בתכנון בית חדש הוא רצון למקם את הממ"ד בקומה השנייה משיקולי נוחות, למשל קרבה לחדרי השינה בשעת לילה, מבלי לשים לב שההחלטה הזו 'נועלת' אלמנט מבני בקומת הקרקע בדיוק באותה נקודה. מי שמבין את זה מוקדם חוסך לעצמו שינויים יקרים בהמשך, ומי שלא, לפעמים מגלה את המגבלה רק כשהתוכנית כבר אושרה.
הכלל שמניע הכול: הקירות חייבים "לרדת" עד היסוד

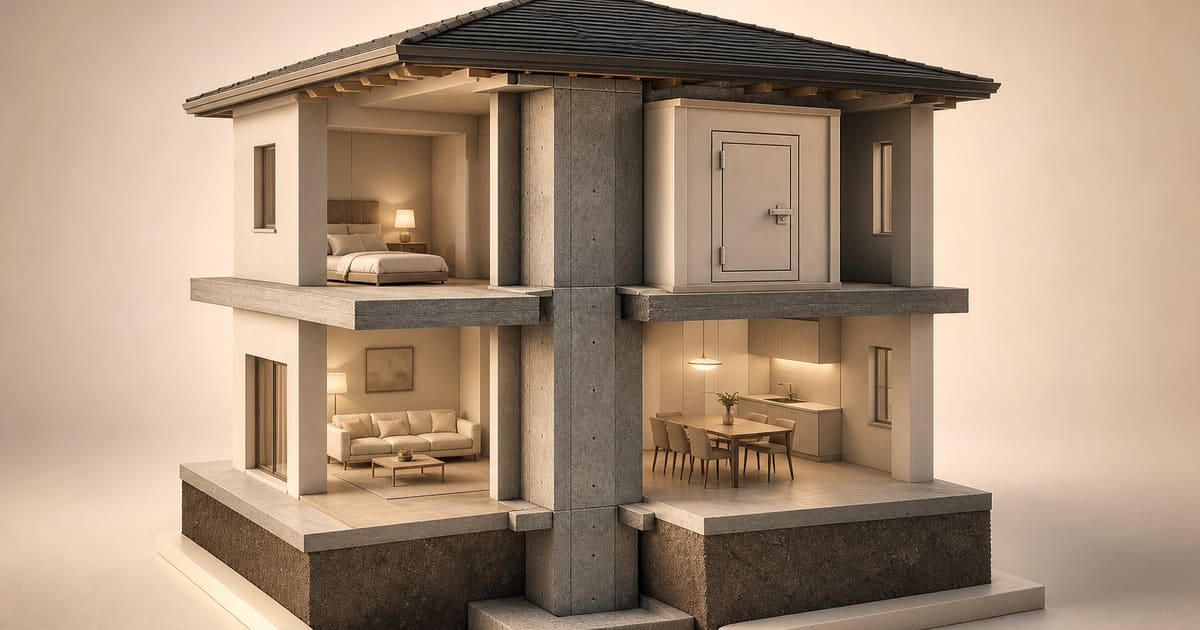

ממ"ד אינו חדר רגיל עם קירות עבים יותר, אלא קופסת בטון מזוין עצמאית שתפקידה לעמוד בעומס הדף ובפגיעה ישירה. כדי שזה יקרה, הקירות ההיקפיים שלה צריכים מסלול עומס רציף כלפי מטה, בלי הפרעה באמצע. כשהממ"ד נמצא בקומת הקרקע, המסלול הזה קצר וברור, כי הקירות יושבים ישירות על היסודות. כשהוא עולה קומה, אותו מסלול חייב לעבור דרך קומת הקרקע, ושם מתחילה השונות האמיתית.
התקנות הרשמיות אכן מתייחסות לעקרון הזה במפורש, גם אם במקרה פרטני מעט שונה. כשמרחב מוגן דירתי נמצא מעל קומה מפולשת, יש להמשיך עד היסודות את קירותיו החיצוניים ההיקפיים בתחום הקומה המפולשת, ב-70% לפחות מאורך היקפם. העיקרון שעומד מאחורי הדרישה הזו, רציפות מבנית של קירות הממ"ד עד לקרקע היציבה, הוא בדיוק מה שמנחה גם תכנון ממ"ד בקומה שנייה בבית פרטי רגיל: חייב להיות קיר או עמוד במקום המדויק בקומת הקרקע, בדיוק מתחת לקווי הקיר של הממ"ד למעלה.
שתי אסטרטגיות מיקום, שתי תוצאות שונות לגמרי
בבית עם ממ"ד קיים כבר בקומת הקרקע, האפשרות הטבעית היא למקם את הממ"ד העליון בדיוק מעליו, כך שהקירות ממשיכים זה מתחת לזה עד היסוד בלי אלמנט נוסף. באופן הזה המבנה דומה לבניין רב-קומות שבו ממ"ד נבנה אנכית אחד מעל השני. האפשרות השנייה, שרלוונטית בבית שאין בו ממ"ד בקומת הקרקע או שרוצים למקם אותו במקום אחר למעלה, מחייבת תכנון עמודים או קיר תומך ייעודי שתפקידו היחיד הוא להוביל את העומס מהממ"ד למטה.
שתי האפשרויות תקפות מבחינה הנדסית, אבל הן מניבות תהליך תכנון שונה לגמרי, ולכן כדאי להציג אותן זו מול זו לפני שמקבעים תוכנית.
| ממ"ד מעל ממ"ד קיים בקרקע | ממ"ד עצמאי בקומה שנייה בלבד | |
|---|---|---|
| המשכיות הקירות עד היסוד | ישירה, דרך קיר הממ"ד שלמטה | דרך עמודים או קיר ייעודי חדש |
| השפעה על חלוקת קומת הקרקע | קובעת מראש את מיקום הקיר התחתון | כמעט ללא השפעה על החלל שמסביב |
| מורכבות התכנון ההנדסי | נמוכה יחסית | גבוהה יותר, דורשת חישוב ייעודי |
| גמישות במיקום בקומה העליונה | מוגבלת למיקום הממ"ד הקיים | נקבעת לפי הצרכים בקומה למעלה |
| שלב שבו חייבים להחליט | כבר בשרטוט הראשוני של שתי הקומות | לפני קיבוע התוכנית האדריכלית |
איך זה משפיע בפועל על תכנון קומת הקרקע
כשבוחרים באסטרטגיית ההנחה, קומת הקרקע 'נועלת' קיר במקום מסוים, ואי אפשר להזיז אותו בהמשך בלי לפתוח מחדש את שאלת הקונסטרוקציה. אם מדובר בקיר חיצוני שממילא תוכנן שם, זו לרוב בעיה קלה לפתרון. אם זה אמור להיות קיר פנימי בתוך חלל שהיה אמור להישאר פתוח, כמו סלון או מטבח, ההחלטה משפיעה על תחושת המרחב בקומת הקרקע כולה.
כשבוחרים באסטרטגיית העמודים או הקיר הייעודי, קומת הקרקע נשארת גמישה יותר, אבל האלמנט המבני החדש צריך למצוא לעצמו מקום. ברוב המקרים אפשר להסתיר אותו בתוך ארון קיר, פינת מדרגות או פיר אנכי קיים, כך שהוא לא נתפס כקיר זר. הדרך היחידה לעשות את זה בלי פשרה אסתטית היא להעלות את הנושא כבר בשלב שבו האדריכל משרטט את שתי הקומות יחד, ולא אחרי שהתוכנית של קומת הקרקע כבר סגורה.
רוצים לשמוע עוד על השירותים של עופר אברבוך?
צרו קשרתקרת הממ"ד כשאין קומה מעליה: הגג, האיטום והבידוד
בבית פרטי בן שתי קומות, ממ"ד שממוקם בקומה השנייה הוא לרוב גם הקומה העליונה של הבית, כך שתקרת הממ"ד היא בפועל חלק מהגג. המשמעות היא שאותה פלטה של בטון צריכה למלא שני תפקידים בבת אחת: לעמוד בדרישות העובי והחוזק של תקרת מרחב מוגן, ובו-זמנית לתפקד כגג רגיל עם שיפועי ניקוז, איטום ובידוד תרמי מעליה.
הנקודה הרגישה ביותר היא המפגש בין התקרה העבה והכבדה של הממ"ד לבין יתר תקרת הגג שסביבה, שבדרך כלל דקה יותר. אם המפגש הזה לא מתוכנן מראש בתיאום בין האדריכל, מהנדס הקונסטרוקציה וקבלן האיטום, נוצר הפרש גובה או נקודת תפר שבה מים נוטים לחדור עם הזמן. פתרון נכון נבנה על הנייר, לפני היציקה, ולא מתוקן בגג מוגמר.
מרחק מהחדרים ושעת לילה: שיקולי נגישות כשהממ"ד למעלה
הסיבה הנפוצה ביותר למיקום ממ"ד בקומה השנייה היא קרבה לחדרי השינה, כך שבשעת לילה המרחק אל מקום מוגן קצר ככל האפשר. זהו יתרון אמיתי, אבל הוא תלוי לגמרי בתכנון הפריסה: אם הממ"ד ממוקם בקצה מסדרון ארוך, או מאחורי דלת נוספת שצריך לפתוח, היתרון של המיקום הגבוה מצטמצם משמעותית.
פתרון שעובד טוב בפועל הוא למקם את הממ"ד קרוב לראש גרם המדרגות, כך שהמרחק מכל חדר שינה בקומה כמעט שווה, ולא תלוי במי מבני הבית ישן רחוק יותר. בבתים שבהם יש גם חדר שינה בקומת הקרקע, כדאי לבדוק מראש את זמן ההגעה מלמטה למעלה, ולא להניח שהמיקום העליון נוח לכולם באופן אוטומטי.
יום היציקה: הרצף בין תקרת הביניים לקופסת הממ"ד
ממ"ד נבנה כיחידת בטון רציפה, כך שברזל הזיון של קירותיו צריך להתחבר ברצף לברזל של תקרת הביניים שמתחתיו, בלי תפר קר באזורים הקריטיים. המשמעות המעשית היא שיציקת תקרת הביניים והקמת קופסת הממ"ד מתוזמנות יחד, כחלק מאותה רצף עבודה, ולא כשני שלבים נפרדים שמתבצעים כל אחד בזמנו.
- התאמת מיקום הקירות בפועל לתוכנית הקונסטרוקטיבית המאושרת, לפני הצבת הטפסות
- חיבור רציף של ברזל הזיון בין התקרה שמתחת לקירות הממ"ד שמעל
- מיקום מדויק של משקוף דלת ההדף וחלון ההדף בתוך הטפסות, לפני היציקה
- בדיקת עובי הקירות בפועל מול המידה שבתוכנית, בכל נקודה לאורך ההיקף
- ודאות שאין צנרת או שרוול שאינם מאושרים עוברים דרך גוף הממ"ד
בקרה ייעודית בקומה שנייה: מה נבדק לפני שממשיכים
ממ"ד הוא כנראה האלמנט היחיד בבית שאי אפשר לתקן בדיעבד בלי לפתוח קירות בטון. לכן הבקרה בשלב הביצוע מתמקדת בלוודא שהכול נכון לפני היציקה, לא אחריה: שהמיקום בפועל תואם את התוכנית, שהקיר או העמוד בקומת הקרקע לא זז ממקומו המתוכנן במהלך העבודה, ושהמידות הסופיות, שטח נטו וגובה פנימי, עומדים בדרישה המחייבת.
אצלנו, באברבוך פרויקטי בנייה מתקדמים בע"מ, הגישה הזו מתורגמת לנוכחות באתר בדיוק בשלבים שבהם אין חזרה, עם תיעוד שמשתף את בעלי הבית במה שנבדק ומתי. עבור מי שבונה בבית פרטי ברעננה, בהרצליה או באזור השרון, ומנהל פרויקט מהסוג הזה בפעם הראשונה, הבקרה בזמן אמת היא ההבדל בין גילוי בעיה לפני שהיא נסגרת בתוך הקיר לבין גילוי שלה הרבה אחרי.
שאלות ותשובות
האם חייבים למקם את הממ"ד בקומה השנייה בדיוק מעל הממ"ד שבקומת הקרקע?
לא חובה, אבל זו הדרך הפשוטה ביותר מבחינה קונסטרוקטיבית כי הקירות ממשיכים ברצף ישיר עד היסוד. מיקום במקום אחר אפשרי, אך דורש תכנון עמודים או קיר ייעודי שיוביל את העומס כלפי מטה.
האם ממ"ד בקומה שנייה גדול או קטן יותר מממ"ד בקומת קרקע?
דרישות השטח והגובה המינימליים זהות בעיקרון, ללא קשר לקומה. ההבדל אינו בגודל החדר עצמו, אלא באופן שבו העומס שלו מועבר למטה דרך קומת הקרקע.
האם אפשר להפוך חדר רגיל בקומה שנייה לממ"ד בדיעבד?
זה מחייב בדיקה הנדסית מקיפה, כי צריך לוודא שקיימת המשכיות מבנית עד היסודות במקום הזה בדיוק, ובדרך כלל גם חיזוק משמעותי של הקירות הקיימים. ברוב המקרים קל ופשוט יותר לתכנן את מיקום הממ"ד מראש, כבר בשלב התכנון של תוספת הקומה.
האם ממ"ד בקומה שנייה משפיע על מבנה הגג?
כן, כאשר הממ"ד נמצא בקומה העליונה, תקרתו היא גם חלק מהגג, ולכן היא צריכה לענות בו-זמנית על דרישות העובי של חדר מוגן ועל דרישות האיטום והניקוז של גג רגיל. המפגש בין שני סוגי התקרה דורש תיאום מוקדם בין האדריכל, המהנדס וקבלן האיטום.
